       蜗杆蜗轮用于两交叉轴(交叉角一般为直角)间的转动。通常蜗杆主动,蜗轮从动,用于减速,可获得较大的传动比。

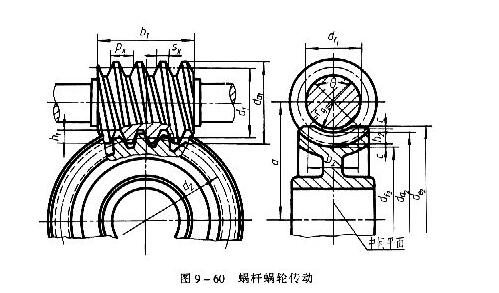

       蜗杆蜗轮传动中(图9-60),最常用的蜗杆为圆柱形阿基米德蜗杆。这种蜗杆的轴向齿廓是直线,轴向断面呈等腰梯形,与梯形螺纹相似。蜗杆的齿数称为头数,相当于螺纹的线数,常用单头或双头。
       蜗杆相当于斜齿圆柱齿轮,其轮齿分布在圆环面上,使齿轮能包住蜗杆,以改善接触状况,这是蜗轮形体的一特征。
       (一)蜗杆蜗轮的主要参数与尺寸计算
       1.齿距P与模数P

       在包含蜗杆轴线并垂直于蜗轮轴线的中间平面内(图9-60),蜗杆的轴向齿距P应与蜗轮的端面齿距P相等(P=P=P),所以蜗杆的轴向模数M与蜗轮的端面模数M也相等(M=M=M),并规定为标准模数。蜗杆分度圆直径d,喉圆直径d、齿根圆直径d均在中间平面内度量。
       2、蜗杆直径系数q

       蜗杆直径系数是蜗杆特有的一重要参数,它等于蜗杆的分度圆直径d与轴向模数M的比值,即 q=d/m d=mq
       对应于不同的标准模数,规定了相应的q值,引入这一系数的目的,主要是为了减少加工刀具的数目。
       3、导程角r

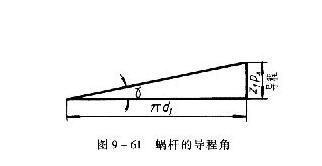

       沿蜗杆分度圆柱面展开,螺旋线展成倾斜直线,如图9-61所示,斜线与底线间的夹角r,称为蜗杆的导程角。当蜗杆直径系数q和头数Z选顶后,导程角r就唯一确定了。它们之间的关系为 tan


       一对相互齿合的蜗杆和蜗轮,除了模数和齿形角必须分别相同外,蜗杆导程角r2蜗轮旋角B应大小相等,旋向相同,即r=B
       蜗杆与蜗轮各部分尺寸与模数m、蜗杆直径系数q、导程角r和齿数ZZ有关,其具体关系见表9-15
       (二)蜗杆蜗轮的画法
       1、蜗杆的画法

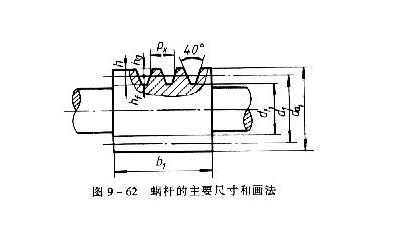

       蜗杆一般选用一个视图,其齿顶线、齿根线和分度线的画法与圆柱齿轮系相同,如图9-62所示。图中以细线表示的齿根线也可省略。齿形可用局部视图或局部放大图表示。
       2、涡轮的画法

       涡轮的画法与与圆柱齿轮相似,如图9-63所示。



       1)在投影为非圆的视图中常用全剖或半剖视,并在其相齿合的蜗杆轴线位置画出细点画线圆和对称中心线,以表注有关尺寸和中心距。
       2)在投影为圆的视图中,只画出最大顶圆和分度圆,喉圆和齿根圆省略不画,投影为圆的视图也可用表达键槽轴孔的局部视图取代。

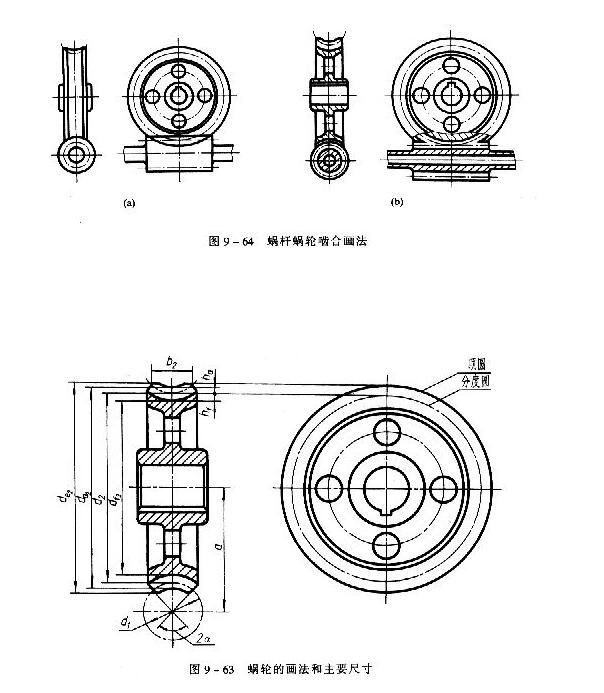

       3、蜗杆蜗轮齿合的画法

       蜗杆蜗轮齿合有画成外形图和剖视图两种形式,其画法如图9-64所示。在蜗轮投影为圆的视图中,蜗轮的节圆与蜗杆的节线相切。
